炭黑气力输送系统

    山东聚恒环保设备有限公司采用德国先进技术利用双管气力输送将炭黑输送达到较为理想的状态，它的特点是气流速度低，平均速度不大于7.5m/s，料气混合浓度比高，管道不易堵塞，在停机的情况下可以重新启动，适用于输送容易磨搓破碎的颗粒炭黑和容易粘附的粉状炭黑。

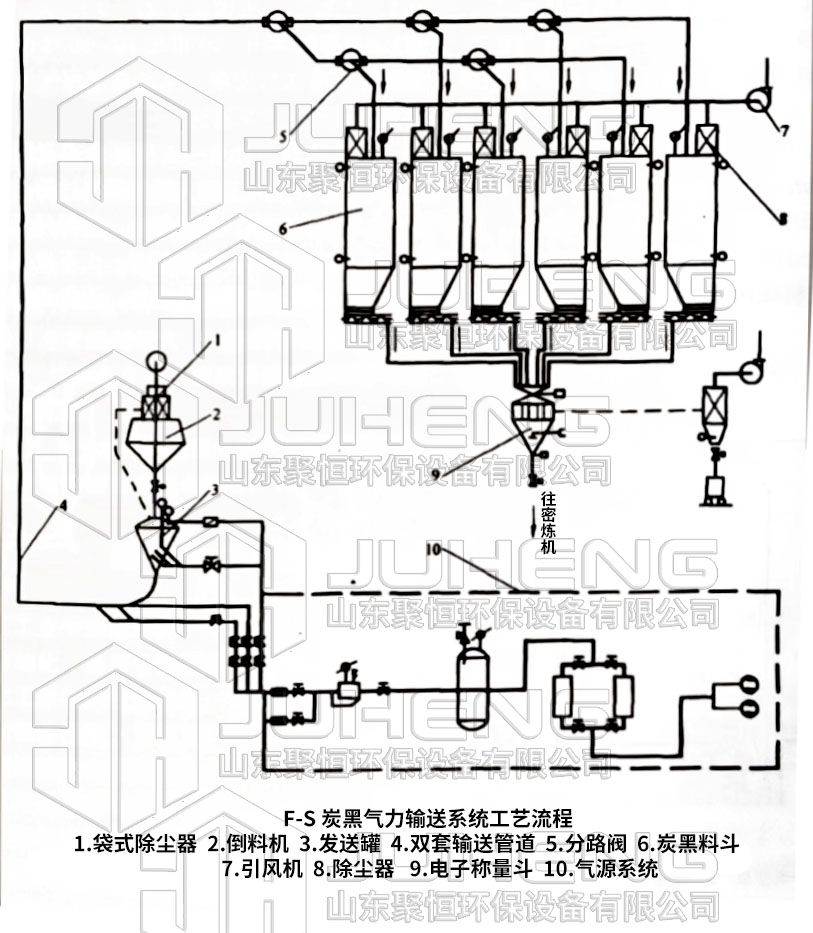

   该气力输送系统主要由仓泵、双管输送管 分路阀、卸料器及除尘系统组成。仓泵 为碳钢制成，内壁涂防粘附涂料，仓泵上装有进料阀、排气阀、出料阀、上下料位计、安全阀和进气系统等。仓泵容积为lm、1.5㎡、 2.5㎡、4㎡。压缩空气进气配管由电磁阀、 闸阀拉伐尔喷嘴组成。整个加料、流态化、加压输送和疏通管道程序均由微机控制。输送能力2~15t/h，下图为F-S炭黑气力输送系统工艺流程示意图。

   输料管结构特点是在一条与输料管平行的外旁道管上装有单向阀和喷嘴与输料管接通，其安装距离约500~1500mn。当料栓过长时，料栓前后压力差超过一定范围，外旁通管的压缩空气就自动地开启单向阀从喷嘴进入输料管里，把物料切割成便于输送的长度，这样保证了物料的畅通。输料管为特制的胶管，外面套上铝合金的薄型保护管，胶管内径分别为100mm、110mm、125mm、150mm、175mm、200mm。分路阀为单通道两工位，工作面衬胶，采用齿条式双气缸驱动，设无触点接近开关，由电磁成控制。该炭黑气力输送系统工作平稳可靠，在我国轮胎橡胶行业得到广泛应用。
