负压气力除灰与分选一体化系统

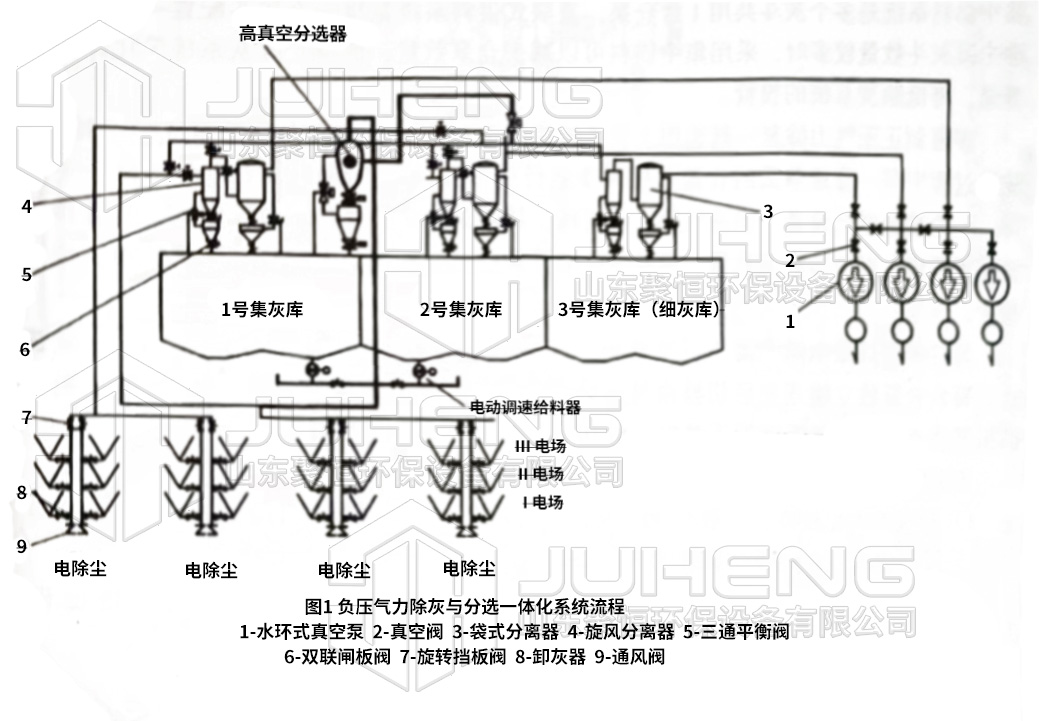

   该系统是利用负压气力除灰系统的真空泵和气灰分离(旋风和袋式除尘器)结合蜗壳式气流分级，使负压输送与分选一体化。如图所示：

   系统由电除尘器灰斗，气动卸灰器，进风阀和灰管线切换组成。4台220t/h锅炉配4台三电场电除尘器，共计24个灰斗，真空输送与分选系统可从24个中任意选取灰斗取灰，电除尘Ⅱ、Ⅲ电场细灰，经主分选机旁路直接进入细灰库，I电场原状灰可以直接进入分选机，也可以先输送到原状灰库，再从原状灰库底取灰进人主分选机分级处理。

   该系统设有三个容量为1350m³的干灰库，1号、2号为原状灰库。贮存电除尘器I经分级后产生的细灰和电除尘器Ⅱ、Ⅲ电场细灰，每台灰库库顶安装一套旋风分离器和袋式除尘器。气源选用 ZYK-110型水环式真空泵最大负压可达 0.06MPa，最大处理灰量为40t/h，给料采用变频调速叶轮给料机，控制系统采用PLC程序控制，具有较高的输送浓度和较长的输送距离。

   系统的主要参数:4x220th锅炉，总灰量0=37.6t/h，输送系统出力G=40t/h，输送气灰比m=27，输送距离:L=176m，提升高度H=30m，90°弯头数为7只，吸入口真空值为0.02MPa，真空泵入口真空值为0.07MPa，分选机处理灰量40t/h。
