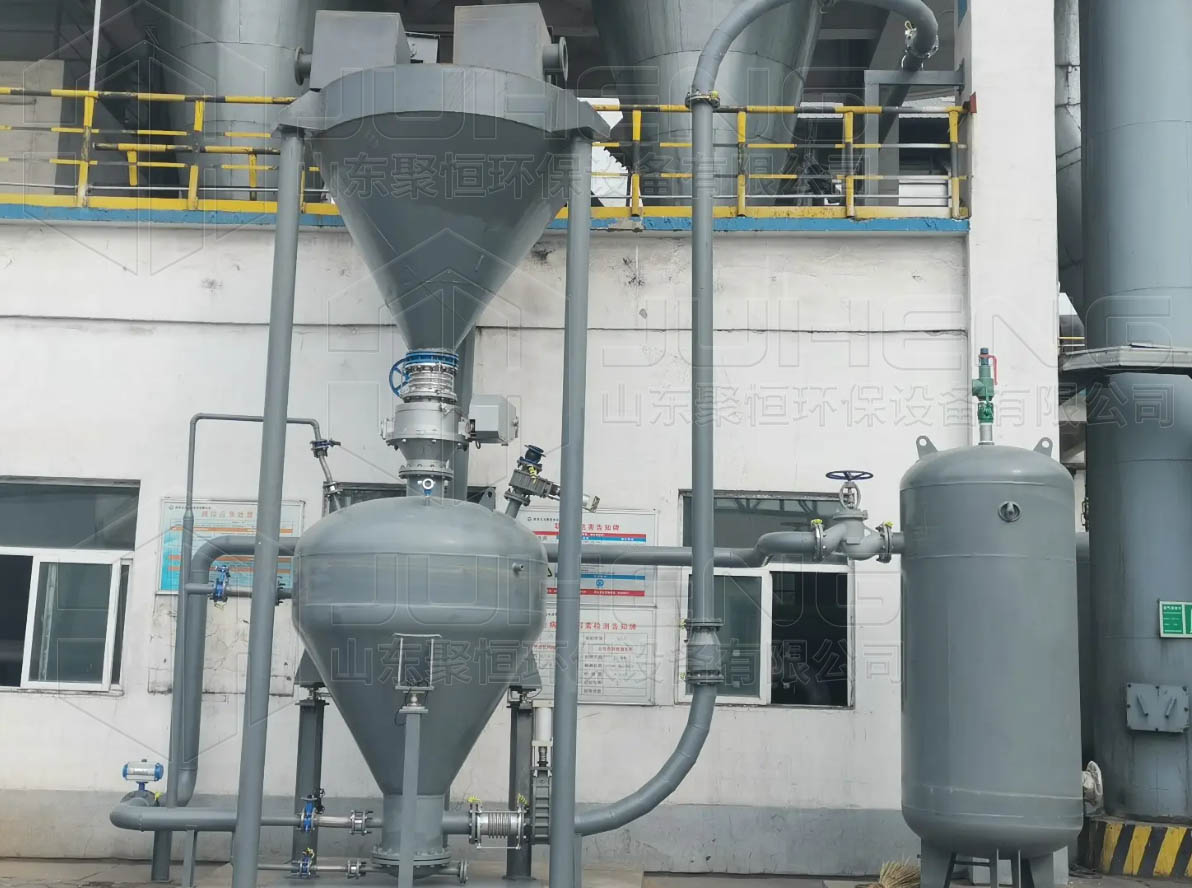

仓泵的串联自控型脉冲气力输送装置

有缓冲仓泵的串联式连续发送的自控型脉冲气力输送装置。其动作程序:

1)缓冲仓泵内无料，压力为零，压力计电接点闭合，气动闸阀动作，使上料钟罩阀打开，开始进料。

2)料满至上料位后，闸阀关闭，停止进料。

3)经延时数秒后，上料钟罩阀、放气阀 7F 关闭，并手打开进气阀，使缓冲罐开始进气，压力表电接点断开。

4)仓泵内料送至下料位计后，打开小钟罩阀，使料在等压状态下从缓冲仓泵进入仓泵。

5)料至上料位器时，经延时关闭下钟罩阀及上进气阀，并打开排气阀，缓冲仓泵开始排气。

6)缓冲仓泵排气完毕，压力计电接点重新闭合，打开闸阀和上钟罩阀，又开始进料。周而复始，保证了仓泵内能连续送料。

7)如缓冲仓泵内无料，而仓泵内已发送至下料位以下时，下钟罩阀不会打开，而出料气动阀经延时后动作，关闭气动球阀，停止发送，以防止仓泵中物料放空逃气。
