分析三种气力输送方式的工作原理

按照压力状态可分为吸送式气力输送装置，压送式气力输送装置，混合式气力输装置，下面就分析一下它们的具体工作流程是怎样的。

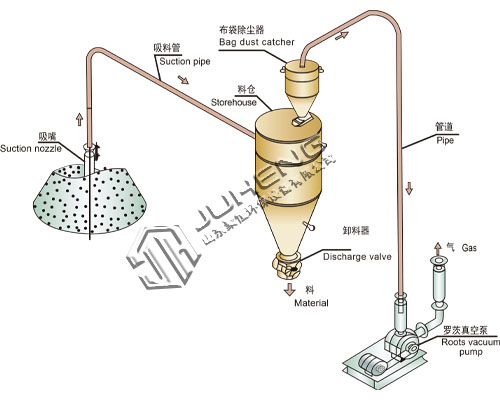

吸送式气力输送装置

吸送式气力输送装置是利用罗茨风机或负压罗茨风机作为气源设备，取料装置部件多为吸嘴、诱导式接料器等，最常见的工艺布置系统如图 1所示。气源设备装在系统的末端，当风机转后，整个系统形成负压，由管道内外存在的压力差空气被吸人输料管。与此同时物料和一部分空气便同时被吸嘴吸人，并被输送到分离器。在分离器中，物料与空气分离。被分离出来的物料由分离器底部的旋转式卸料器卸出，而未被分离出来的微细粉粒随气流进人除尘器中净化，净化后的空气经系统中配置的消声器排入大气。

图一

压送式气力输送装置

压送式气力输送装置有低压压送式气力输送装置、高压压送式气力输送装置、流态化压式气力输送装置及脉冲栓流式气力输送装置等各种类型。不论是上述何种类型的装置，其气源设备均设在系统的进料端。由于气源设在系统的前端，物料便不能自由流畅地进人输料管，而必须采用密封的供料装置。为此，这种装置系统的供料部件较吸送式复杂。当被输送的物料被压送到达输送目的地后，物料在分离器或贮仓中分离并通过卸料装置卸出，压送的空气则经除尘器净化后排入大气。图2为低压压送式气力输送装置的典型系统。

图2

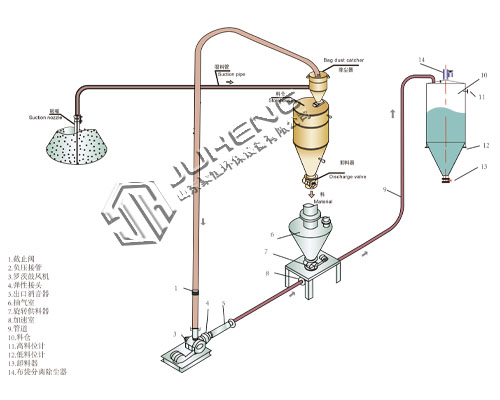

混合式气力输送装置

将吸送式气力输送装置与压力式气力输送装置相结合称之为混合式气力输送装置。例如，物料从吸嘴进人输料管吸送到分离器，经下部的卸料器卸出(它又起着压送部分的供料器作用)并送入压送输料管，从而分离器出来的空气经风管进入风机，经压缩后进入输料管将物料压送到卸料地点。物料经卸料器排出，而空气则经除尘净化后经风管消声器排入大气中。混合式气力输送装置兼有吸送式和压送式装置的特点。可以从数处吸料压送到较远之处，但它的结构较复杂，气源设备的工作条件较差，易造成风机叶片和壳体的磨损。如图3所示

图三
